Tools.xlsx 使用指南

深入掌握数控加工工具参数配置，通过自定义加工策略，实现更卓越的变速优化与撞车检查效果。

INTRODUCTION

1. 功能介绍

Tools.xlsx 是用于配置数控加工刀具参数的核心 Excel 文件。系统会根据这些精准参数对 NC 文件进行深度优化或高精度碰撞检测处理。

通过灵活修改此文件中的参数，您可以为不同的加工任务自定义差异化的刀具加工策略，以获得更优的表面质量和更高的生产效率。

文件必须包含一个名为 Sheet1 的工作表，其列定义如下：

列名	数据类型	说明	是否可修改
Tool_ID	字符串/数字	对应 NC 程序中的刀号或标识	支持
Diameter	浮点数	刀具实际直径（单位：mm）	支持
Tip_Angle	浮点数	刀尖角度（针对钻头等具）	支持
Opt_Trigger	浮点数	优化触发阈值	支持

只需按照以下六个步骤，即可快速完成刀具配置的迭代

使用 Microsoft Excel 或其他主流兼容软件打开 tools.xlsx 文件。

确保您在 Sheet1 工作表中进行编辑，系统将忽略其他名称的工作表。

根据实际刀具规格，更新刀具直径、刀尖角、刀具类型、优化/碰撞触发值等关键数值。

当刀具没有具体文本匹配时，可使用 $DIA (直径符号) 或 $RAD (圆弧符号) 进行模糊匹配定义。

修改完成后，保存文件并确保文件名仍为 "tools.xlsx"，文件格式为 .xlsx。

将修改后的文件上传到文雀云系统，系统将根据最新的参数配置对 NC 文件执行优化。

Tools.xlsx 中的参数会直接应用于 NC 文件的加工过程中，实现数据闭环

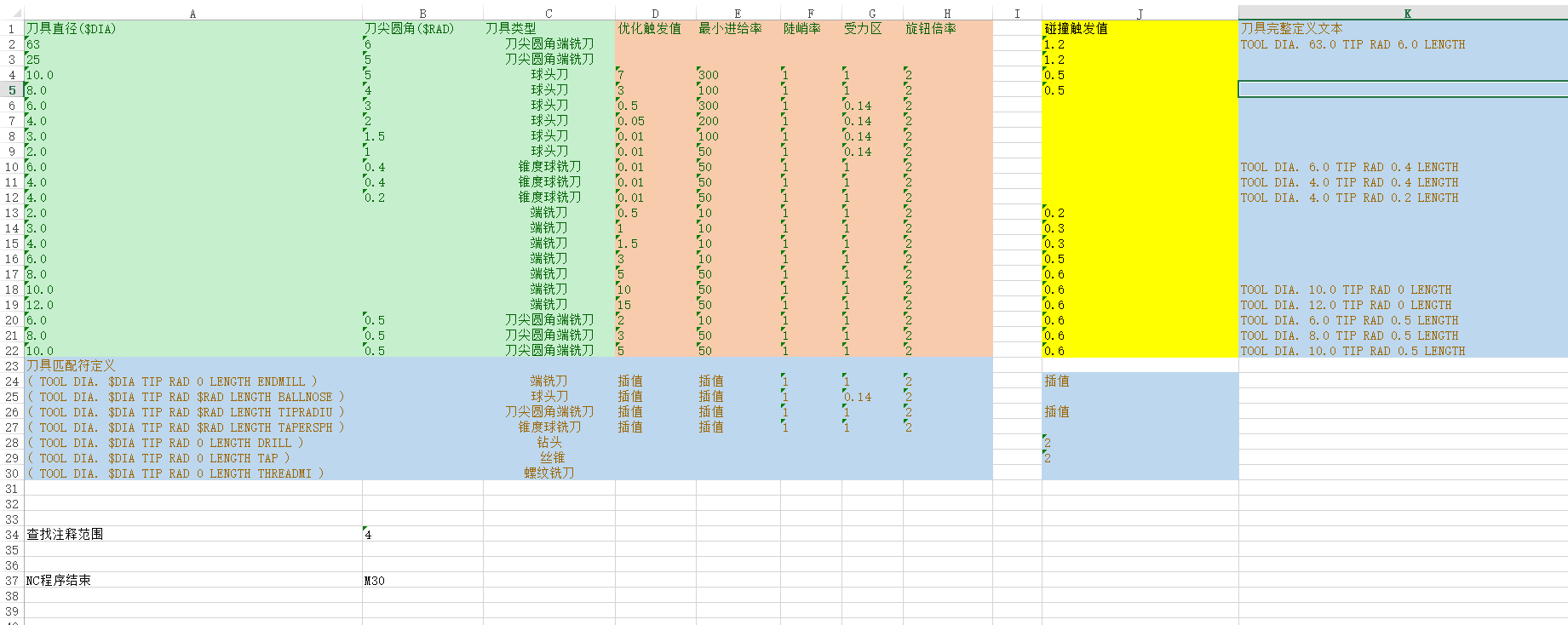

图1: Tools.xlsx 参数配置示例

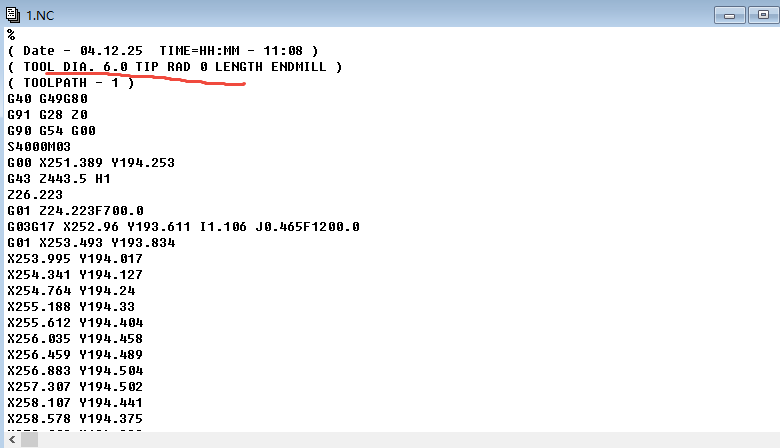

图2: 车间NC程序内文本描述

请确保修改的参数数值完全符合实际刀具规格。

禁止项：不要修改工作表名称（必须为“Sheet1”），不要删除或添加列，保持原有结构。

数值类型的参数请直接输入数字，请勿包含单位（如 mm）。

如果不确定某个参数的设置，建议参考系统自带的示例配置文件。
